(moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:23

OR : http://www.porscheclub-924-944-968.fr/viewtopic.php?f=21&t=1470&hilit=DISTRIBUTION+924+S&start=50


Porschris, alias Christophe Montmartin.

[url=#]Image[/url]


Réfection moteur : http://www.porscheclub-924-944-968.fr/viewtopic.php?f=21&t=3152

Cout : http://www.porscheclub-924-944-968.fr/viewtopic.php?f=21&t=1611&p=23933&hilit=PATIN+TENDEUR#p23933
Courroie HS : http://www.club944.net/forum/index.php?topic=89128.240
POUSSOIRS / http://forum.e46fanatics.com/showthread.php?p=14251457

Outils, pince à circlips pour calorstat Facom 169 E13.

XZN
Capture d’écran 2018-05-28 à 21.31.03.png



le_ 944 a écrit :
Une 944 ne vibre pas, si vibrations c’est la courroie des arbres d’équilibrage qui est décalée.
Les conséquences, rupture de la rampe d’injection, du support de clim et d’alternateur et de la crépine d’huile ce qui entraine une casse moteur. Si ce n'est pas elle ce sont les supports moteurs qui sont HS.


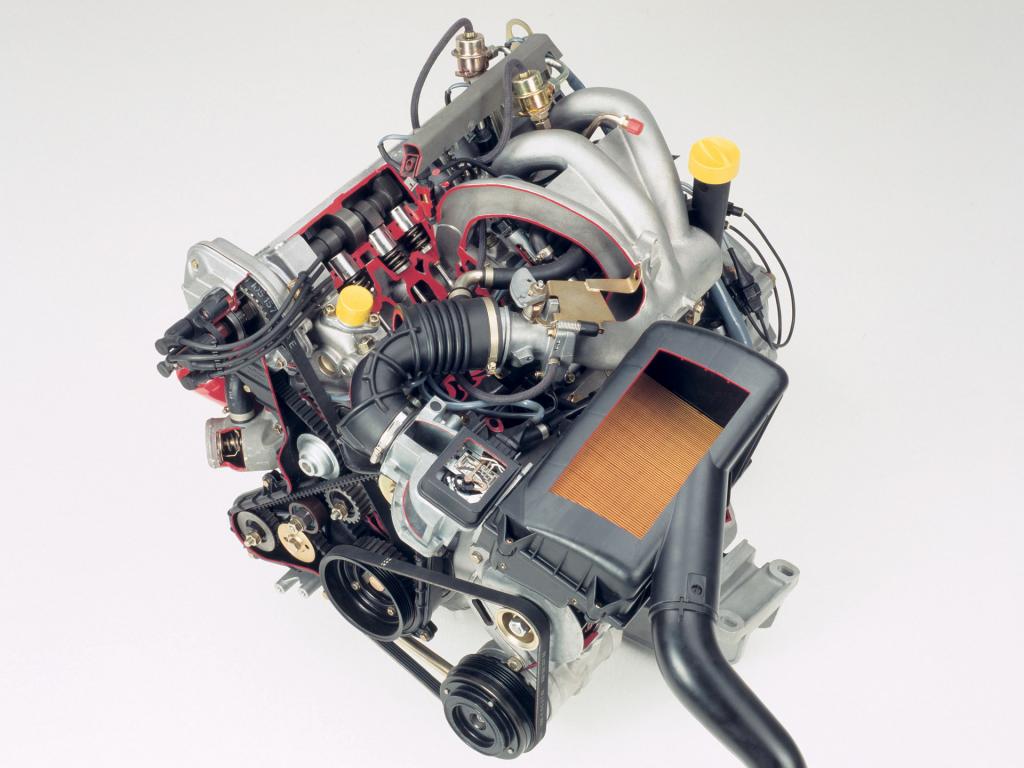

Atmo

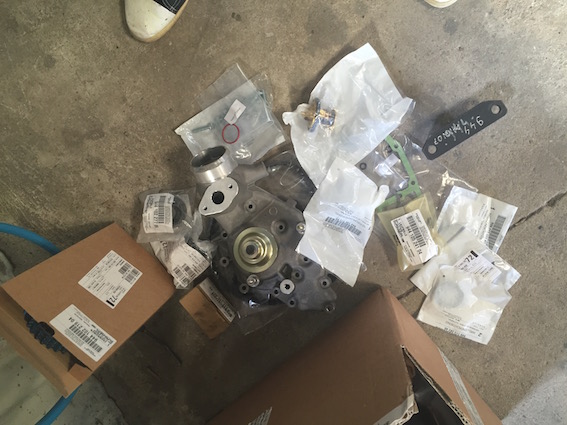

Kit Porsche avec reprise de la pompe à eau (échange standard).
[url=#]Image[/url]



Voilà un tuto pour vous permettre de bien caler la distribution

on commence par le volant moteur pour le caler avant d'attaquer la distribution

mettre le repère "OT"en face de l'ergot de la cloche d'embrayage




By porschris at 2011-06-29


By porschris at 2011-06-29


By porschris at 2011-06-29
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:23

passons à la distribution voilà tout ce qu'il faut By porschris at 2011-06-25

Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:24

http://passionpma.forumgratuit.org/t685p90-944-turbo-220cv-assemblage-du-moteur

on repasse devant pour le montage du joint spi de l'arbre à came

[url=#]Image[/url]

[url=#]Image[/url]

3 VIS de fixation
[url=#]Image[/url]

[url=#]Image[/url]



pensez à remplacer les joints spi on commence par positionner la poulie d'arbre à came By porschris at 2011-06-25By porschris at 2011-06-25By porschris at 2011-06-25



Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:24

http://www.porscheclub-924-944-968.fr/viewtopic.php?f=21&t=1470&hilit=DISTRIBUTION+924+S&start=50


puis on place l´embout d'arbre By porschris at 2011-06-25By porschris at 2011-06-25


Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:25

et on rentre la vis .mettre de la loctite 270
tenir avec une clé de 32

couple de serrage vis M10 : entre 65 NM et 70





Empreinte XZN





on tourne maintenant la poulie d'arbre à came ,à l'aide de la clé de 32 jusqu´à ce que les deux repères soient en face By porschris at 2011-06-25By porschris at 2011-06-25
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:27


Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:28

je peux maintenant monter le doigt de la poulie d'arbre à came By porschris at 2011-06-25

Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:28

la distribution est donc calée .petit rappel,il faut donc que le volant moteur soit au repère ,et la poulie d'arbre à came aussi .

http://www.porscheclub-924-944-968.fr/viewtopic.php?f=21&t=1470&hilit=DISTRIBUTION+924+S&start=50




Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:29

on met maintenant le pignon du vilebrequin en place .attention à ne pas le faire tourner ,bien vérifier le point mort haut du volant moteur By porschris at 2011-06-25By porschris at 2011-06-25By porschris at 2011-06-25




Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:29

maintenant on place les deux arbres d'équilibrage ,avec la clavette vers le haut By porschris at 2011-06-25By porschris at 2011-06-25


Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:30

maintenant on va mettre en place les deux pignons (ce sont les mêmes ) des arbres d'équilibrageBy porschris at 2011-06-25By porschris at 2011-06-25


Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:30

mettre le repère "o" la ou il y a les clavettes pour le pignon du haut




mettre la clavette opposé au repère "o" pour le pignon du bas


Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:31

puis on tourne les pignons jusqu´à ce que le trait sur le pignon ,soit en face de chaque repère sur le cache plastique By porschris at 2011-06-26By porschris at 2011-06-26



Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:31

on installe le galet tendeur de la distribution et on met l'écrou et la rondelle ,sans le serrer ,il faut qu'il reste mobile pour pouvoir monter la courroie par la suite By porschris at 2011-06-25








et on met l'écrou et la rondelle ,sans le serrer ,il faut qu'il reste mobile pour pouvoir monter la courroie par la suite

Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:32

maintenant on met le galet de roulement By porschris at 2011-06-25By






celui là ,doit être serré tout de suite couple de serrage ,vis M10 : 45NM


PHOTO DISPARUE
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:32

on installe maintenant la courroie de distribution attention ,à remplacer tous les cinq ans ou 80000 km (je pense que ce sera tous les cinq ans )



By porschris at 2011-06-25

Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:33

une fois la courroie en place ,vérifier que rien à bouger.regardez le repère de la poulie d'arbre à came ,et celui du volant moteur By porschris at 2011-06-25

Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:33

on monte la platine de protection By porschris at 2011-06-25By porschris at 2011-06-25


couple de serrage écrou M6: 10 NM

Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:34

on passe à la tension de la courroie .tendre le galet ,à l'aide d'une clé plate de 24 ,et serrer l'écrou .

couple de serrage écrou M10 : 45 NM

petite astuce pour avoir une bonne tension sans les appareils de mesure (tensiomètre ) il faut pouvoir tourner la courroie sur un quart de tour


Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:34

on va fixer la poulie de vilebrequin





mettre de la loctite 270 sur la vis couple de serrage de la vis M10: 210 NM




Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:35

maintenant ,on va faire une vérification ,en faisant tourner le vilebrequin,et être sur que le moteur ne bloque pas ,et que l'on retombe bien sur nos repères à la fin de chaque tour


Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:35

http://passionpma.forumgratuit.org/t685p120-944-turbo-220cv-assemblage-du-moteur

on monte le galet tendeur de la courroie des arbres d'équilibrages et le galet anti-battement même principe que celui de la distribution ,ne pas le serrer






Installer la courroie ,avec le galet tendeur

Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:36

vérifier que les repères soient bien en face ,et tendre la galet ,comme pour la distribution

couple de serrage vis M10: 45 NM

Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:36

voilà ,toutes les courroies sont maintenant calées et tendues By porschris at 2011-06-25


Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Avatar de l’utilisateur
porschris
Passionné
Passionné
Messages : 626
Enregistré le : lun. 23 mai 2011 00:00
localisation : 63
Modèle PORSCHE : 951
Année : 1986
N° Adhèrent : 0
A été remercié : 2 fois

Re: (moteur 2.5l) 924S 944 CALAGE DISTIBUTION

Message non lupar porschris » mer. 9 nov. 2011 09:37

maintenant on fixe les pignons des arbres d'équilibrage couple de serrage des vis M10 : 45 NM






Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.


Retourner vers « [ Tuto Général] 924 - 944 - 968 »

Qui est en ligne

Utilisateurs parcourant ce forum : belleu et 23 invités
